一、鋼絞線連接器的分類

      預應力鋼絞線連接器分為單束鋼絞線連接器和多束鋼絞線連接器。單束連接器分為銷頭連接器和接長連接器，多束連接器分為整體對接連接器和掛接連接器，整體對接連接器以前已經單獨介紹過，這里不再重復介紹，本文重點介紹一下鋼絞線線束連接器。

      二、單束鋼絞線連接器。

      1、單束鋼絞線連接器由帶外螺紋的夾片錨具、擠壓錨具與帶內螺紋的套筒組成，見下圖。前段筋采用帶外螺紋的夾片錨具錨固，后段筋的擠壓錨具穿在帶內螺紋的套筒內，利用該套筒的內螺紋擰在夾片錨具的外螺紋上，起連接作用。

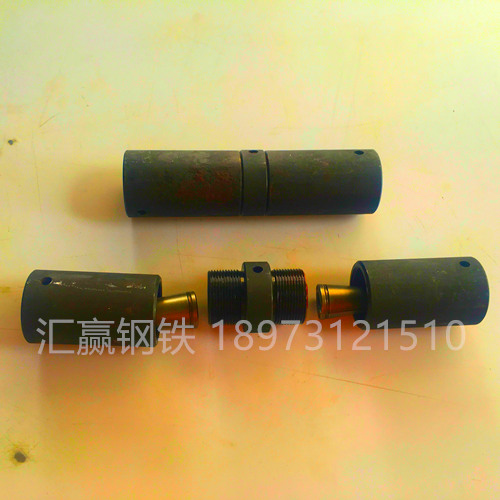

      2、單束鋼絞線接長連接器是由兩個帶內螺紋的夾片錨具和一個帶外螺紋的連接頭組成，見下圖。為了防止夾片松脫，在連接頭與夾片之間裝有彈簧。

      3、單束鋼絞線連接器組成圖：

      三、多束鋼絞線連接器。

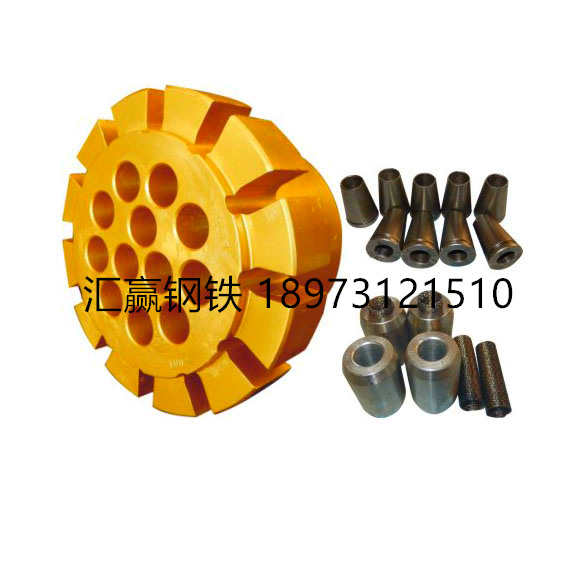

      1、多束鋼絞線掛接連接器主要由連接體、夾片、擠壓錨具、白鐵護套、約束圈等組成，見下圖。其連接體是一塊增大的錨板。錨板中部錐形孔用于錨固前段束，鐳板外周邊的槽口用于掛后段束的擠壓錨具。
